SA-B10 2070mm
-
TOYOTA
ハイエース 200系 標準ルーフ
レジアスエースバン 200系 標準ルーフ
-
MAZDA
ボンゴブローニィバン 200系 標準ルーフ
SA-B20 2080mm
-
NISSAN
キャラバン E26系 標準ルーフ
-
ISUZU
コモ E26系 標準ルーフ
特長
1. 高さ制限 2.1mに対応！ (サイドフレームパイプを倒した状態/無積載時に限る)
2.ステンレス製・ 可倒式サイドフレームパイプ標準装備！
安全面にも考慮した高さ100㎜、積載物のはみ出しや落下防止に役立ちます。※画像はRSシリーズになります。

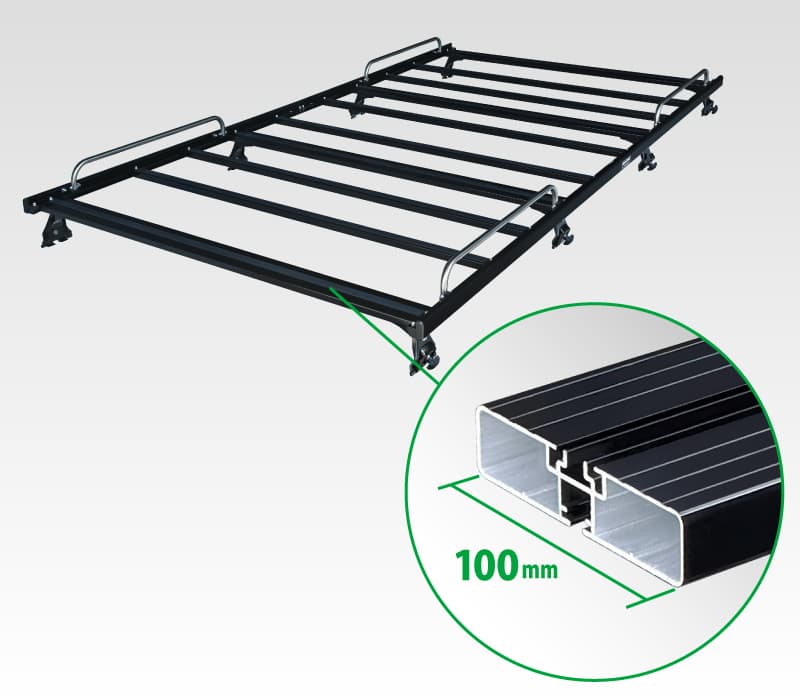

3.幅広フレーム(100ミリ)4本、荷受けフレーム6本の フルデッキシステムを採用!

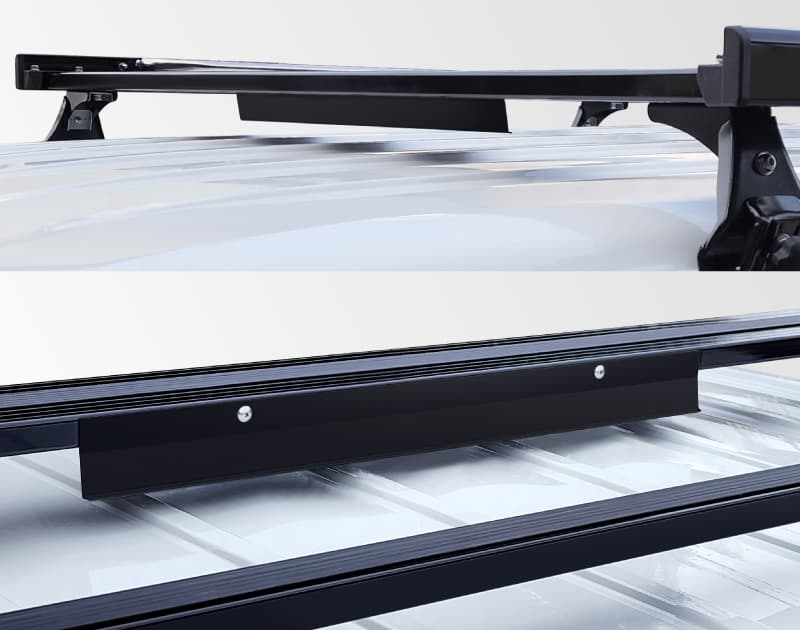

4.風切音軽減整流板付
走行中に発生する耳障りな風切音を整流板によって軽減します。

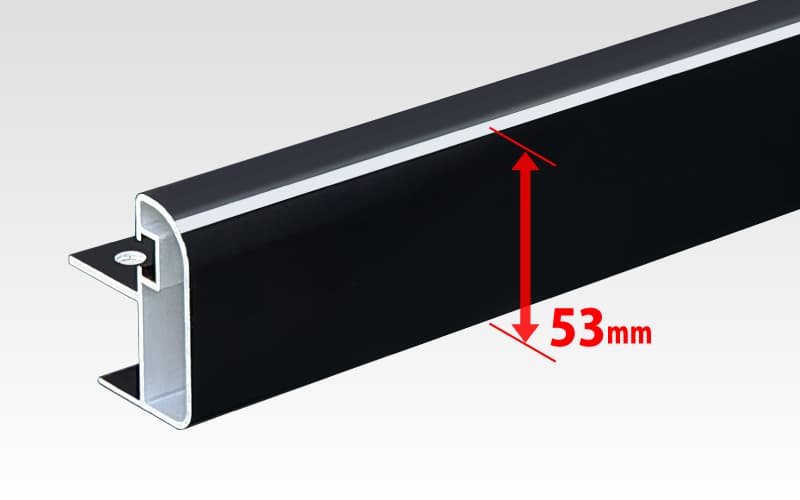

5.新 ロータイプ・サイドフレームを採用！
従来のSAシリーズのサイドフレーム90mmより高さを低く抑えた新設計のロータイプ・サイドフレーム高さ53mm

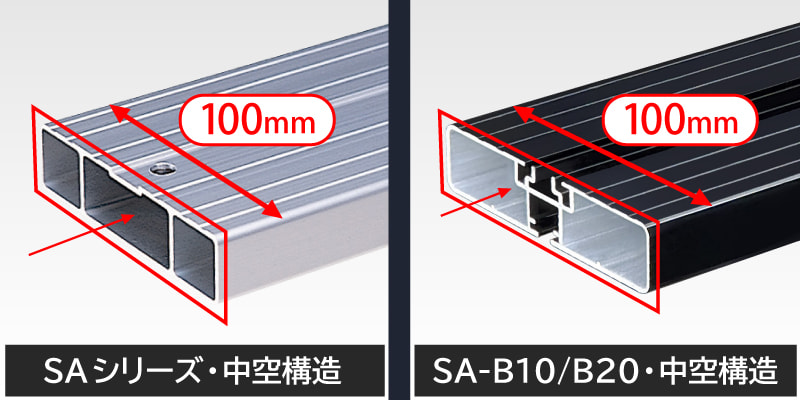

6. 中空構造アルミフレームを採用
中空構造のアルミフレームを採用することにより強度的な信頼性があります。また、SAシリーズの中空構造アルミフレームから軽量化し、剛性をそのままに保護ラバーや追加オプションに対応した新しい構造のデッキ脚フレームになります。

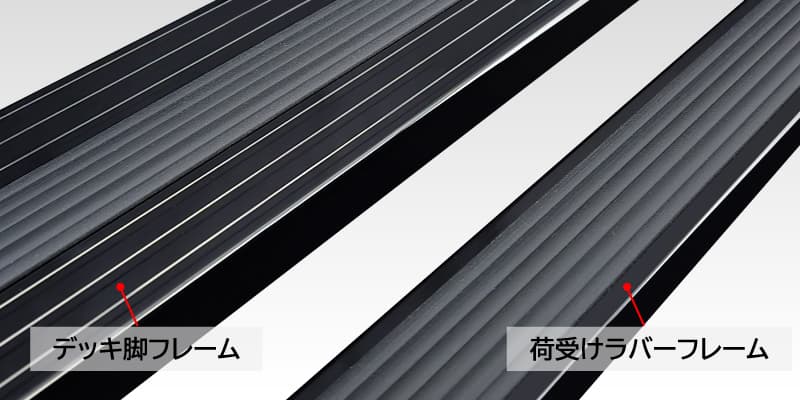

7. 保護ラバーを全荷受けフレームに装着
積載物をキズから保護し滑り止めの効果があります。また走行時の積載物によるガタつき音や荷崩れの軽減にも役立ちます。

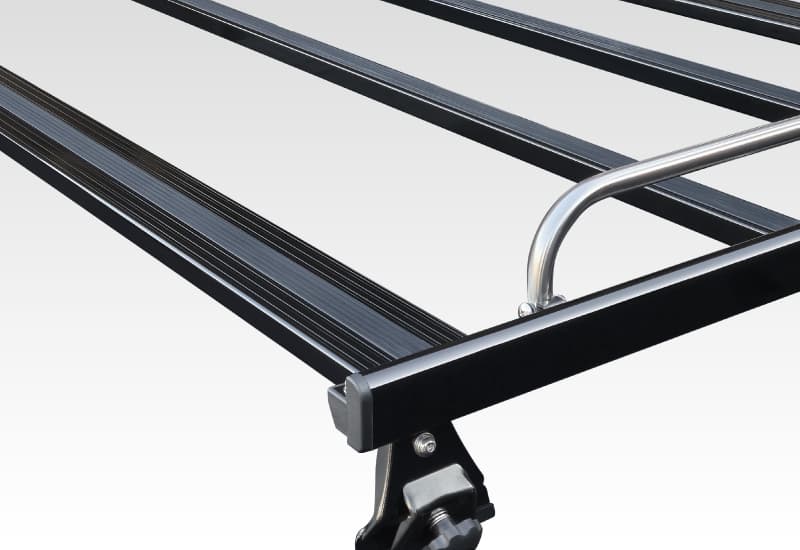

8.本体キャリア部(アルミ製+ アルマイトクリヤー・ブラック)採用！
アルミ製で軽くて頑丈、表面処理にはアルマイトクリヤー(腐蝕防止処理)をしているため、サビに強い仕上がりです。

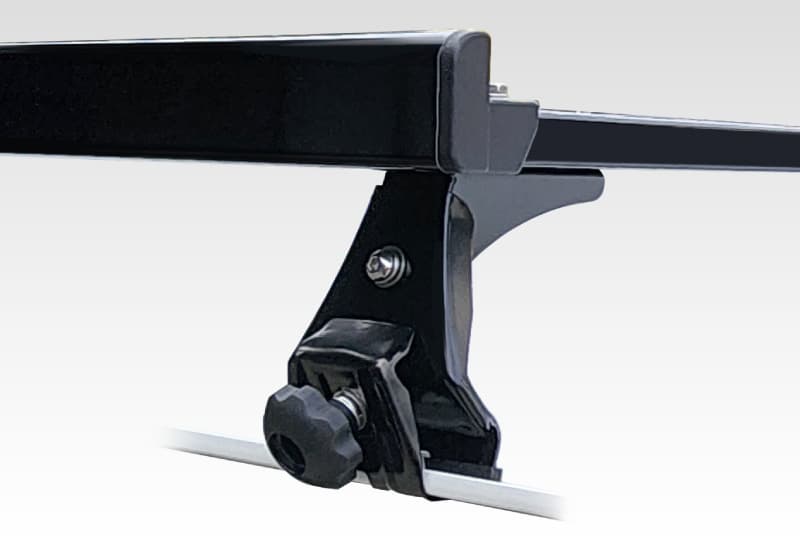

9.脚ステー部(スチール製+ カチオン+焼付塗装)採用！

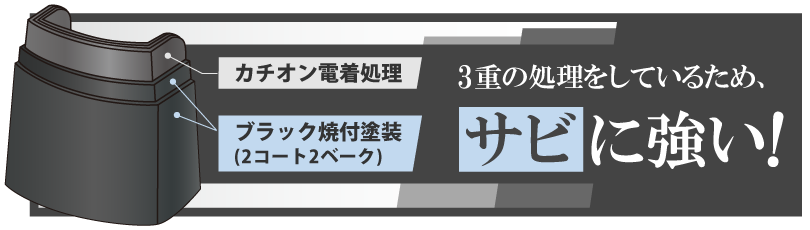

表面処理は、下地にはカチオン電着処理を施し、その上から焼付塗装を2回（2コート2ベーク）で3重の処理を施しているため、サビに強い仕上がりになっております。
10.インナークランプ部(スチール製+ カチオン+ブラック焼付塗装)採用！
11.アウタークランプ部(ステンレス無垢SUS304) ※SA-B10のみ
12.取付ボルト・ナット類：ステンレス
13.最大積載重量/ 60kg (キャリア含まず)
14.オプションパーツの アシストローラーを装着可! (SA-B10:AR-01, SA-B20:AR-03)
・SAシリーズ定番のSA-39,34よりロッキー独自の 「高さ調節機能」によりローダウン化！
サイドフレームも新たに低い仕様を新設定することによりさらにローダウン化を可能にしました。
装着例：SA-B10/ハイエース(200系)
(サイドフレームパイプを可倒時)
装着例：SA-B20/キャラバン(E26系)
(サイドフレームパイプを可倒時)
品質とコストを追求！
どこよりも優れた
コストパフォーマンスを実現しました。
| 品番 | 価格 | 長さ (外寸) | 幅 (内寸) | 高さ (外寸) | 高さ (サイドフレームパイプ可倒時) | 適用車種 | ||
|---|---|---|---|---|---|---|---|---|
| SA-B10 | 118,800 (税別) | 3000 | 1440 | 261 | 183 |
ハイエースバン レジアスエースバン ボンゴブローニィバン |
200V.201V.206V系 200V.201V.206V系 200M.206M系 |
標準ルーフ ロングボディ |
アシストローラーをキャリア後方に装着する事により後方からの長尺ハシゴや脚立の荷上げ作業をバックドアに干渉することなくアシストします。

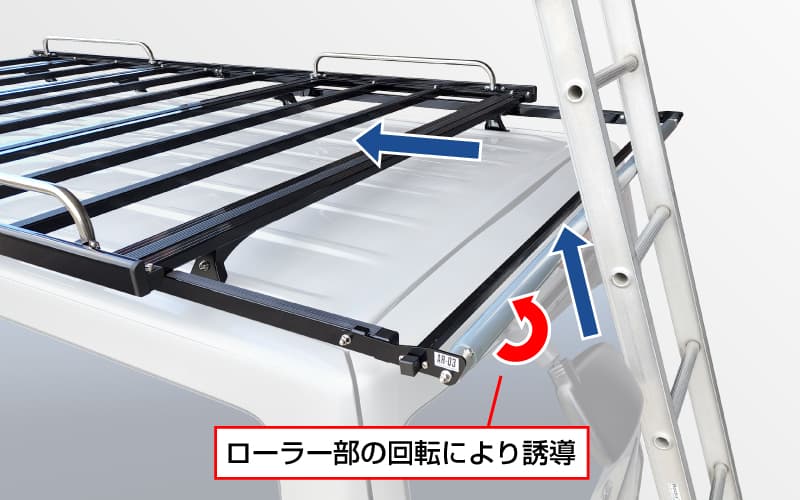

ローラー部の回転作用によりキャリア荷台中央付近まで簡単に長尺ハシゴや脚立を誘導します。

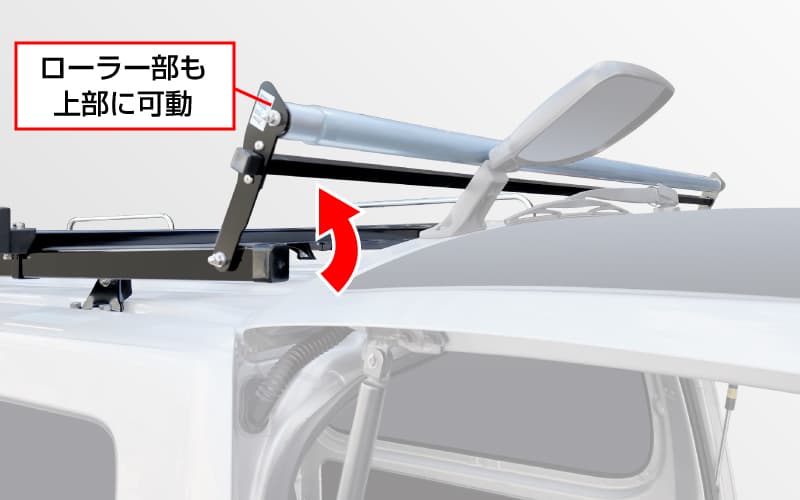

バックドアの開閉に連動してローラー部も上部に可動する為、リアアンダーミラーに負担をかけることはありません。
(注):ローラー部上、未積載時に限ります。
| 品番 | 価格 | ローラー幅 | 適用品番 |
|---|---|---|---|
| AR-01 | 33,600 (税別) | 1400mm | SA-38・SA-39・SA-B10 |
:ローラに荷物積載時はバックドアを開けることはできません。リアアンダーミラーが破損いたします。
:適用キャリアとの同時組付けをお勧めします。SA-B10を車両装着済みは、一旦分解後の組付けとなります。
:AR-01は SA-38・SA-39/SA-B10専用となります。他のシリーズには取付けできません。
:アシストローラー(AR-01)とラダー(AK-31・33)の同時取付けはできません。
品質とコストを追求！
どこよりも優れた
コストパフォーマンスを実現しました。
| 品番 | 価格 | 長さ (外寸) | 幅 (内寸) | 高さ (外寸) | 高さ (サイドフレームパイプ可倒時) | 適用車種 | ||
|---|---|---|---|---|---|---|---|---|
| SA-B20 | 118,800 (税別) | 2779 | 1440 | 215 | 137 |
キャラバン NV350キャラバン コモ |
E26系 |
標準ルーフ ロングボディ |

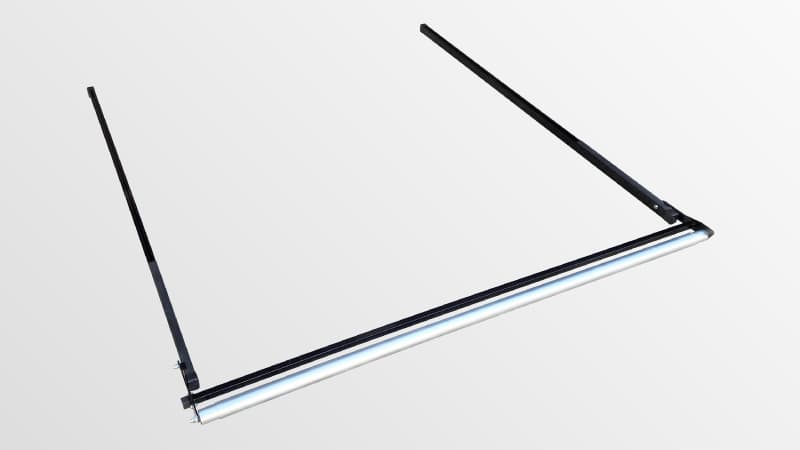

アシストローラーをキャリア後方に装着する事により後方からの長尺ハシゴや脚立の荷上げ作業をバックドアに干渉することなくアシストします。
ローラー部の回転作用によりキャリア荷台中央付近まで簡単に長尺ハシゴや脚立を誘導します。
バックドアの開閉に連動してローラー部も上部に可動する為、リアアンダーミラーに負担をかけることはありません。
(注):ローラー部上、未積載時に限ります。
| 品番 | 価格 | ローラー幅 | 適用品番 |
|---|---|---|---|
| AR-03 | 33,600 (税別) | 1400mm | SA-B20 |
:ローラに荷物積載時はバックドアを開けることはできません。リアアンダーミラーが破損いたします。
:取付けはキャリアを装着した状態での 〝高所作業〟となります。1.8メートル前後の脚立をご用意していただき 転落事故等の無きよう必ず２名以上で十分に気を付けて作業を行ってください。
:アシストローラー(AR-03)とラダー(AK-41)の同時取付けはできません。
:AR-03 は、 SA-B20専用となります。SA-B10の適用は 『AR-01』となります。
RW-T,SA-B用 オプションパーツ

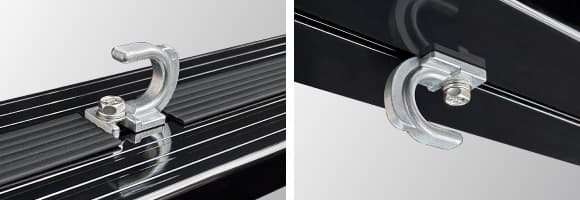

ロープフック 【RW-55】 〔4セット入り〕
・本体キャリア、荷受けフレームの上下面に設定してある溝を利用してフックを取付けることにより荷物の大きさに合わせて多彩なロープがけが可能となります。(上面フックを固定する際、ラバーを切断する必要がございます。)
【最大引張荷重：５０kg】
| 品番 | 価格(4セット入り) | 内容 | 適用品番 |
|---|---|---|---|
| RW-55 | 5,500 (税別) | ・フック・Ｔ型ナット・六角ボルト |
RW-T10S・RW-T10L・RW-T10A・RW-T20 SA-B10・SA-B20・RS-10J |
・フック ：アルミ材 ・Ｔ型ナット ：スチール材 ・六角ボルト：ステンレス
