取扱説明書
RW-T10S・T10L RW-T10A RW-55



　 　
●荷台キャリアをゲートに取付ける事で軽トラックの荷台を上下に分割する事ができ、山積みの荷物を上下に分けることができます。 　
●脚立やハシゴ・建築資材、農業用収穫コンテナなどが収納できます。 　
●荷台フレームには「保護ラバー」を標準装備！ 積載物をキズから守り荷崩れを軽減します。
●荷台ゲートキャリアは「最大2セット」までジョイントすることができ合板等の大きな荷物も積載が可能になります。 　
●前後パイプ「可動式」を標準装備！ 積載物のズレによる移動落下をガードします。 　
●軽トラックの頭上のルーフキャリアより積み下ろしがしやすくなります。 　　
● 取付けによる「穴あけ加工不用！」です。
　 　　
　　 　　
 【注意1】
 メーカーによる下記オプション装着車には取付けることはできません。　　 　　
 ・プラスチック荷箱　
 ・FRP荷台カバー　
 ・防水フロア　
 ・木製フロアデッキ 　
 ・荷台保護パネル　
 ・ゲートインサイドプロテクター　
 ・デッキボックス　・幌付車 　　
【注意2】
メーカー特装車シリーズ(ダンプ車/リフター車)には取付けることはできません。 　　
【注意3】
後方のゲートを開けた状態での走行はできません。


　 　
　　● キャリア本体：アルミ材(アルマイト＋クリアー処理)
　　● 脚部：スチール材(カチオン電着＋シルバー塗装)
　　● 取付けボルト：ステンレスボルト

品番 価格 タイプ幅
(内寸)		 長さ
(外寸)		 高さ
(外寸)		 荷台
(深さ)
RW-10S ￥59,000 ショート 1285㎜ 658㎜ 480㎜ 58㎜
RW-10L ￥69,000 ロング 1285㎜ 1082㎜ 480㎜ 58㎜
RW-10A ￥46,000 ジョイント
専用		 1285㎜ 581㎜ 480㎜ 58㎜



品番 前後パイプ間
(内寸) 		長さ
(10Aジョイント時)		 床まで
 の高さ
RW-10S 558㎜ 1239㎜ (650)
RW-10L 982㎜ 1663㎜ (650)
RW-10A - - (650)



　 　 　

（クリックで拡大）



　 　
●RW-T10Aには先端キャップ、前後パイプ、筋交い(長/短)は含まれておりません　
　

　　　

※RW-10LとRW-10Lのジョイントによる装着はできません。

ゲートガードの有無装着可能

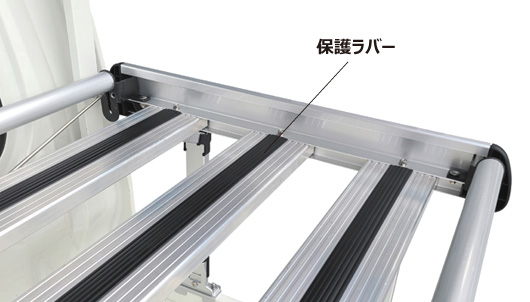

保護ラバーを採用(標準装備)
・積載物を保護し滑り止めの効果があります。また走行時の積載物によるガタつき音の軽減にも役立ちます。

上下可動式 前後パイプ
RW-T10S/T10L（標準装備）
・積際物の前後の落下・脱落を防止します。また可動式前後パイプを下げることにより、長尺な積載物(ハシゴ/建築資材等)を軽トラックのガードフレーム(鳥居)を利用し積載することが可能になります。

・前後パイプを上げてのご使用の際であってもキャリア上の積載物については必ずロープ等での固定をして頂き発進時の積載物の落下に十分ご注意をお願い致します

サイドゲートからの積載が可能
キャリアの下にコンテナ積み重ね積載可能
・コンテナの積み降ろしの際にゲートとキャリアの間から積み降ろしが可能です。(RW-T10L)

・みかんコンテナ(長さ520mm幅365mm×高さ310mm)
・りんごコンテナ(長さ640mm×幅320mm×高さ290mm)
・ビールケース(長さ450mm×幅365mm×高さ315mm)


RW-T10S・RW-T10L
・可動式前後パイプを上げてコンテナ等の積載することが可能です

RW-T10L＋RW-T10A
・キャリアをジョイントし後方の前後パイプを上げることにより長尺ハシゴを積載することが可能です。
・(注) 道路交通法に基づき長尺ハシゴを積載する際はハシゴが地上から2.5メートルを超えないようにしてください。

RW-T10L＋RW-T10A
・キャリアをジョイントし後方の前後パイプを下げることによりコンパネ(長さ1800mm×幅900mm/関西間)を積載することが可能です。

RW-T10L＋RW-T10A
・キャリアをジョイントし後方の前後パイプを下げることにより脚立(長さ1800mm)を積載することが可能です。


　
オプションパーツ
　 　
ロープフック 【RW-55】
 〔4セット入り〕
　
　 　　 　

・本体キャリア、荷受けフレームの上下面に設定してある溝を利用してフックを取付けることにより荷物の大きさに合わせて多彩なロープがけが可能となります。
・(上面フックを固定する際、ラバーを切断する必要がございます。)

【最大引張荷重：５０kg】

品　番 価　格
(４セット入り)		 内　容
RW-55 ￥4,600 (税別) ・フック
・Ｔ型ナット
・六角ボルト
　　●フック ：アルミ材（アルミダイカスト製）　
　　●Ｔ型ナット ：スチール材　
　　●六角ボルト：ステンレス材
